볼보 트럭 AdblueOBD2 시뮬레이터

설명:

AdBlueOBD2 시뮬레이터 상자, 트럭, 버스 및 기타 배출률이 EURO 4/5인 중형 차량에 사용되는 AdBlueob2 시스템을 비활성화합니다.
AdBlueobd2 에뮬레이터 카트리지는 차량에 있는 AdBlueobd2 시스템의 전자 모듈을 우회합니다.

AdBlueobd2 에뮬레이션 박스를 AdBlueob2 시스템을 갖춘 모든 트럭 또는 버스에 쉽게 설치할 수 있으며, AdBlueobsd2 시스템을 즉시 덮어씁니다.
AdBlueobd2 리퀴드 사용이 중지됩니다.AdBlueod2 Emulator Box 사용 안 함
AdBlueobd2 시스템 전자 장치는 엔진 전원이 꺼지거나 대시보드 및 진단 시스템에서 경고가 발생하지 않도록 부드럽게 해야 합니다.

이 장치는 차량의 다른 전자 시스템의 작동을 방해하지 않고 작동합니다.AdBlueobd2 Emulator Box는 한 가지 버전의 다양한 모델을 지원합니다.
지원되는 모든 트럭의 경우 필요한 프로그램을 AdBlueobd2 emulator Box에 업로드하면 지원되는 모든 트럭에 설치할 수 있습니다.

참고:
25A 퓨즈를 사용하는 모든 작업은 대시보드가 닫힌 상태(열쇠가 꺼진 상태)에서 수행되어야 합니다.
PC 연결 불필요

설치

세부 사항 및 와이어 색상 연결은 2008 년 VOLVO FH16을 참조하지만 마이크로 블루 모듈의 주요 절차는 변경되지 않습니다.
계속하기 전에 원래 코드에서 장애 코드가 기억되지 않는지 확인합니다.
ECU, ADBLUEOBD2 액체는 비축 액위보다 높으며 트럭 축전지는 시스템과 연결이 끊어진다.

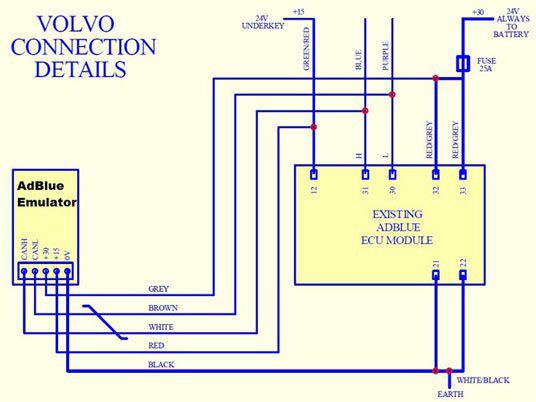

전선을 달다

5개 컨덕터:

1) 빨간색(+15).엔진 키가 연결된 위치에 있으면 활성화된 24V 전원에 연결합니다.
엔진 키가 열리면 (계기판이 열림) 이 연결은 마이크로 모듈에 전원을 공급합니다.

2) 블랙(0V).접지

3) 그레이(+30).기존 adblueobd2 시스템에서 항상 사용할 수 있는 24V 전원(25A 보호 퓨즈 및 adbluebd2 시스템)에 연결합니다.

4) 흰색(CAN H).시스템에 연결된 CAN H입니다.

5) 브라운(CAN L).시스템에 연결된 CAN L입니다.섀시의 커넥터 박스 아래에 연결해야 합니다.

활성화

파란색 모듈과 원래 adblueobd2 모듈은 동시에 활성화할 수 없습니다. 회색 활성선(+30)은 파란색 모듈을 활성화합니다.
회색 코드 (+30) 를 항상 사용 가능한 24V 전원 공급 장치 (배터리) 에 연결하는 것이 중요합니다. 또한 25A 퓨즈와 기존 adblueobd2 모듈 사이에서 용접 작업을 수행해야 합니다.

원래 adblueobd2 모듈의 작업을 중지하고 제외하려면 엔진을 시작하기 전에 25A 퓨즈를 분리하면 됩니다.
파란색 모듈이 자동으로 활성화됩니다.원래 adblueobd2 모듈을 다시 장착하려면 엔진을 시작하기 전에 25A 퓨즈를 다시 장착하십시오.
파란색 모듈이 자동으로 비활성화됩니다.

독학

마이크로 블루 모듈이 원래 adblueobd2 모듈의 회로에 완전히 연결된 경우
25A 퓨즈는 원래 adblueobd2 모듈의 전원을 제어하며 트럭 배터리는 다시 연결할 수 있습니다.

대시보드가 처음 열렸을 때 (열쇠가 연결되었지만 엔진은 여전히 꺼져 있음), 마이크로 블루 모듈은 CANBUS에서 입력을 가져옵니다.

1) 25A 퓨즈를 삽입해야 합니다.

2) 대시보드 (키가 열림) 를 열고 빨간색 표시등이 켜져 있는지 확인합니다.

3) 약 1분 후에 빨간색 led가 꺼지고 녹색 led가 켜집니다.

4) 대시보드 닫기 (키 닫기).

이 단계를 완료하면 대시보드가 열리면 (키가 열리면) 파란색 모듈이 활성화됩니다.

결과는 다음과 같습니다.

1) 25A 퓨즈가 설치된 경우 원래 adblueobd2 시스템이 작동합니다.빨간색과 녹색 LED가 모두 켜집니다.

2) 25A 퓨즈가 설치되어 있지 않으면 원래 adblueobd2 시스템이 작동하지 않고 파란색 모듈이 활성화됩니다.빨간색과 녹색 led가 모두 깜박입니다.

참고: 25A 퓨즈를 사용하는 모든 작업은 대시보드가 닫힌 상태(키가 닫힌 상태)에서 수행되어야 합니다.

LED 기능 켜기 - 끄기

끄기: - 빨간색 끄기, 녹색 끄기 - 전원 공급 장치 없음.

열쇠 열림: - 빨간색 끄기, 녹색 끄기 - 트럭을 선택하지 않았습니다.

열쇠 열림: - 빨간색 열림, 녹색 끄기 - 자습을 기다립니다.

열쇠 열기: - 빨간색 닫기, 녹색 열기 - 학습 완료.

열쇠 열기: - 빨간색 열기, 녹색 열기 - 데이터가 저장되고 모듈이 활성화되지 않았습니다.

열쇠 열림: - 빨간색 펄스, 녹색 펄스 - 데이터 저장, 모듈 활성화

포장 목록:

이 상자가 연결되면 트럭의 AdBlueobd2 시스템이 AdBlueob2와 관련된 오류 없이 완전히 시뮬레이션됩니다.

이 상자는 빠르고 편리하게 트럭에 설치할 수 있다.분리하고 재설정하여 다른 트럭에 설치할 수 있습니다.

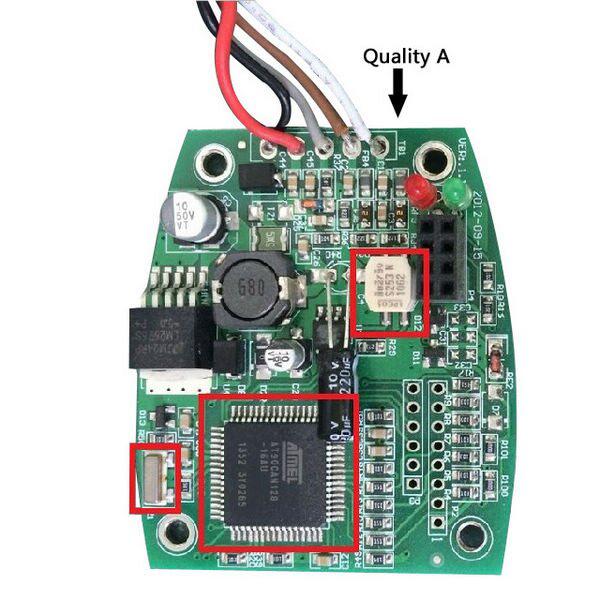

트럭 Adblueobd2 시뮬레이션 보드
