Autel PowerScan PS100 전기 시스템 진단 도구

Autel PowerScan PS100 전기 시스템 진단

Autel PowerScan PS100 세대 지침:

Autel PowerScan PS100은 6~30V의 모든 차량의 전기 시스템 진단 시간을 줄이는 최고의 전기 테스터입니다.공구를 차량 축전지에 간단히 연결한 후.

Autel PowerScan PS100 기능:

1.회로가 양극, 음극 또는 회로인지 일목요연하게 확인하며, 한 축전지극에서 다른 축전지극으로 클립을 다시 연결할 필요가 없다.
2. 내장된 보조 접지선의 연결성을 테스트합니다.
3. 전원 스위치를 눌러 축전지의 양극 또는 음극 전류를 탐침으로 전도하여 점퍼 코드 없이 전기 부품의 기능을 테스트합니다.
4.즉시 불량 접지 접점을 테스트, 압력 강하 테스트를 할 필요가 없습니다.도구에도 단락 보호가 있습니다.과부하가 발생하면 내부 차단기가 스위치를 뛰어넘습니다.
5. 퓨즈를 낭비하지 않고 단락을 추적하고 위치를 정한다.이 도구의 긴 케이블을 사용하면 적절한 차량 접지를 계속 검색하지 않고도 차량의 전체 길이를 따라 테스트할 수 있습니다.

Autel PowerScan PS100 기능:

● 전원 공급 장치, 측정, 접지 테스트, 극성 검사, 연속성 테스트 및 부품 활성화 등 다양한 서비스 수행
● 읽기 쉬운 AVOmeter를 통해 손끝에서 전압, 전류 및 저항을 읽을 수 있습니다.
● 전원 스위치를 뒤집기만 하면 냉각 팬, 릴레이와 같은 전기 부품에 전원을 공급할 수 있는 즉각적인 열 / 지선이 제공됩니다.
● 열전도선과 접지선을 동시에 사용하여 수중의 부품을 활성화시킨다
● 양극, 음극, 회로를 즉시 파악
● 불량 접지 접점을 즉시 테스트하여 퓨즈를 낭비하지 않고 단락을 신속하게 추적하고 찾을 수 있습니다.
● 스위치, 릴레이 및 다이오드의 연속성 즉시 확인
● 차단기 보호
● 내장형 손전등으로 어둠 속에서 작업 가능
● 사용자가 메뉴 음조 지정에 익숙해지면 오디오 음조 표시기에서 메뉴를 스크롤할 필요가 없음
● 20피트 (연장 가능) 케이블은 차량을 따라 테스트할 수 있는 우수한 접근성을 제공합니다.
● 사용이 간편하고 신뢰성이 높음

Autel PowerScan PS100 지침:


① 프로브 헤드 - 테스트할 회로 또는 부품에 접촉합니다.
② 헤드라이트 - 밤에 어두운 작업 영역이나 작업 영역을 밝게 비춘다.
③ 적색/녹색 극성 표시기 - 양극, 음극 또는 회로를 식별합니다.
프로브 끝이 양극 회로에 닿으면 빨간색 표시등이 켜집니다.프로브 끝이 음극 회로에 닿으면 녹색 표시등이 켜집니다.
④ LCD 모니터 - 테스트 결과를 나타냅니다.
⑤ 회로 차단기 재설정 - 회로 차단기가 스위치를 건너뛸 때 도구 재설정
⑥ 전원 스위치 - 축전지의 양극 또는 음극 전류를 최첨단으로 전도하여 전기 부품의 기능을 활성화하고 테스트할 수 있습니다.
⑦ 모드 버튼 – 작동 모드 선택: AC 전압, DC 전압, 저항, 음조.
⑧ 스피커 – 오디오 프롬프트가 켜지면 울음소리가 들립니다.
⑨ 보조 접지선 – 접지선으로 테스트를 지원합니다.
어댑터 - 배터리에 연결

Autel PowerScan PS10 작동 모드:

전기 시스템을 진단하는 데 사용할 수 있는 네 가지 모드가 있으며 모드 버튼을 누르고 각 모드에서 반복적으로 액세스할 수 있습니다.

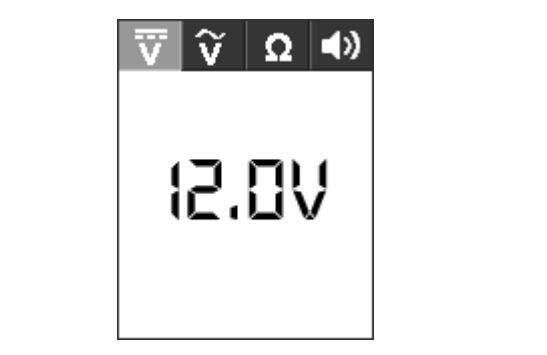

직류 전압
도구가 이 모드에 있으면 프로브 헤드가 회로에 닿고 LCD 디스플레이는 0.1V의 해상도로 DC 전압을 읽습니다.

AC 전압
도구가 이 모드에 있으면 프로브 헤드가 회로에 닿고 LCD 디스플레이는 최대 전압, 최소 전압, 주파수 및 점유 비율을 읽습니다.

저항
도구가 이 모드에 있으면 프로브 헤드를 회로에 접촉한 다음 LCD 디스플레이가 프로브 헤드와 보조 접지선 사이의 저항을 읽습니다.

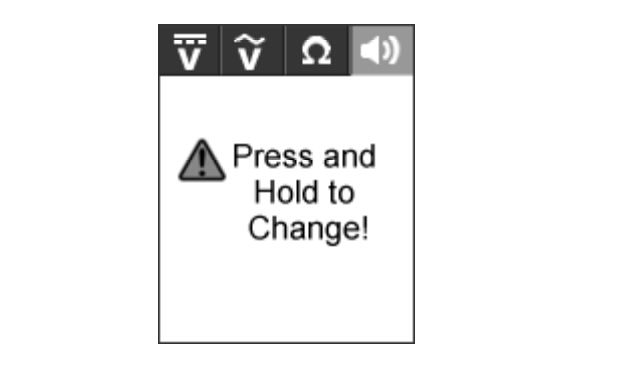

톤 켜기 / 끄기
도구가 이 모드에 있으면 모드 버튼을 빠르게 누르기만 하면 음을 켜거나 끌 수 있습니다. 모드 버튼을 빠르게 누르면 (빠르게 누르고 놓으면) 짧은 하이벌소리가 들리면 오디오 음이 켜집니다. 낮은 벌소리가 짧게 들리면 오디오 음이 꺼집니다.

이 기능은 조명이 부족한 밝은 영역에서 작업할 때 매우 중요합니다.오디오 기능은 필요할 때 끊을 수 있습니다. 예를 들어 도구를 회로에 장시간 연결하는 응용 프로그램의 경우 오디오가 짜증날 수 있습니다.

Autel PowerScan PS100 사양:

표시:	TFT 컬러 스크린(160 x 128dpi)
작동 온도:	0~60°C(32~140°F)
외부 전원 공급 장치:	차량 축전지를 통한 12.0 또는 24.0V 전원 공급 장치
길이\너비\두께:	126cm(4.96인치)\46.5cm(1.83인치)\35cm(1.38인치)
북서쪽:	0.105kg(0.23파운드), 총 무게: 0.726kg(1.6파운드)

Autel PowerScan PS100 FAQ:

1. PowerScan Probe Tester 컴퓨터 및 에어백은 안전합니까?
공구 LED와 LCD는 1mAh의 전류를 당기지 않기 때문에 테스트등이나 만용계로 사용할 때 컴퓨터와 에어백에 안전하다.그러나 전원 스위치를 누르는 것은 별개의 문제입니다.스위치를 앞으로 누를 때 프로브 끝에 전체 배터리 전류를 전달하고 있습니다.이 도구에는 훌륭한 보안 기능이 내장되어 있습니다.추가 접지선을 도구에 연결하고 회로 차단기가 작동을 멈출 때까지 전원 스위치를 앞으로 누르기만 하면 됩니다. 이렇게 하면 전원이 첨단으로 흐르지 않지만 도구를 만능 시계로 사용할 수 있습니다.컴퓨터 구성 요소를 분리할 때 재설정 버튼을 누르면 다시 전원이 켜집니다.

2.내가 앞으로 전원 스위치를 눌렀는데 빨간색 LED가 켜졌을 때 왜 첨단에 전원이 없습니까?
전원 스위치가 자주 켜집니다.이것은 이 도구에 문제가 생긴 몇 가지 일 중의 하나이다.스위치는 소모품이라 때때로 교체해야 한다.우리는 스위치를 간단하게 교체할 수 있을 뿐만 아니라 새 스위치도 구매할 수 있다.스위치는 몇 초 이내에 빠르게 분리하여 교체할 수 있습니다.Autel 공인 도구 공급업체에서 스위치를 구매할 수 있습니다.이 공구는 마모된 스위치를 현장에 쉽게 교체할 수 있도록 손잡이 스위치 슬롯을 갖추고 있어 수리할 필요가 없다.

Autel PowerScan PS100 리뷰:

Peter 2018년 6월 3일
이 공구는 돈을 써서 한번 울 만한 가치가 있다.나 는 차 에서 합선 을 발견했는데, 이것 은 일 을 아주 쉽게 한다

작성자: Teery.P, 2017년 5월 13일
이런 합리적인 가격의 공구는 나에게 전대미문의 깊은 인상을 남겼다.내 친구 중 한 명이 비슷한 "전동 프로브" 설비를 샀는데, 나는 매우 인상적이었다.점오실로스코프 기능이 유용할 것 같아서 샀어요.전화를 잘 걸었습니다.
이 일은 어떤 종류의 자동차 전자 테스트에도 믿을 수 없는 도움이 된다.왜 불이 안 켜지는지 알아내야 돼?12볼트 전압을 스탠드 위에 놓고 검사합니다. 스위치가 작동하는지 확인해야 합니까?이것을 그것의 뒷면을 가리키고 스위치를 돌려라.트레일러가 왜 작동하지 않는지 알아내야 합니다.이 물건은 아주 긴 케이블이 트레일러 뒤로 뻗어 있다.차 밑의 전선 절연 커버를 고장 제거해야 합니까?이것은 임무를 완수할 수 있을 뿐만 아니라, 그럴듯한 LED등을 가지고 있다.
진짜로 이거 사요PowerScan PS100도구.그것은 아주 좋은 상자 안에 들어 있는데, 안에 네가 필요로 하는 부품이 있다.기계 수리공이 문제를 진단하기 전에, 그것은 이미 자신을 위해 대가를 치렀고, 모든 것을 다시 조합하기 전에, 당신의 이상한 배심원이 조종하는 해결 방안이 유효한지 확인하는 데 도움을 줄 것이다.나는 내가 엔지니어에게 수표를 한 장 끊어야 한다고 생각한다. 왜냐하면 나는 이미 그 중에서 적지 않은 이익을 얻었기 때문이다.

2017년 1월 11일 Kawayi
나는 자동차 기술자로서 이것을 사서 자동차의 전기 합선 고장을 제거하는 데 썼다.과거에 전원 프로브를 사용한 적이 있지만 Autel에는 관심 있는 특성이 있습니다. 센서의 동적 문제 해결에 유용한 오실로스코프 특성이 있고, 매우 밝고 읽기 쉬운 화면과 옴 시계가 있어 성능이 얼마나 좋은지 궁금합니다.지금까지 그것은 매우 유용하고 잘 작동하고 있으며 특정 테스트를 수행하기 위해 별도의 계량기가 필요하지 않으며 테스트에서 항상 정확합니다.하지만 이상한 조작을 발견했어요.접지된 회로를 탐지할 때 활성화될 때 뜨거워지면 PS100은 회로가 뜨거워지는 것을 표시하지만(12볼트) 접지도 표시합니다.이상하지만 실제로 그렇게 했다면 좋았을 텐데. 도구 자체는 잘 만들어진 것처럼 보이지만 나에게는 케이블이 좀 얇은 것 같고, 계기라면 전원 프로브만큼 두껍지 않다.결론적으로, 나는 이것이 매우 좋은 도구라고 생각한다. 그것의 기능과 가격은 매우 높다. 나는 단지 그것이 내가 예상한 것처럼 오랫동안 지속될 수 있기를 바란다. 그렇지 않으면 그것은 곧 실패할 것이다.앞으로 내구성과 작업을 업데이트할 예정입니다.

Autel PowerScan PS100 패키지는 다음과 같습니다.

1×PowerScan PS100
1× 견고한 플라스틱 케이스
1 × 20피트.연장 케이블 1 x 프로브 헤드
배터리 클립 1개
점연기 어댑터 1개
1 × 사용자 안내서
